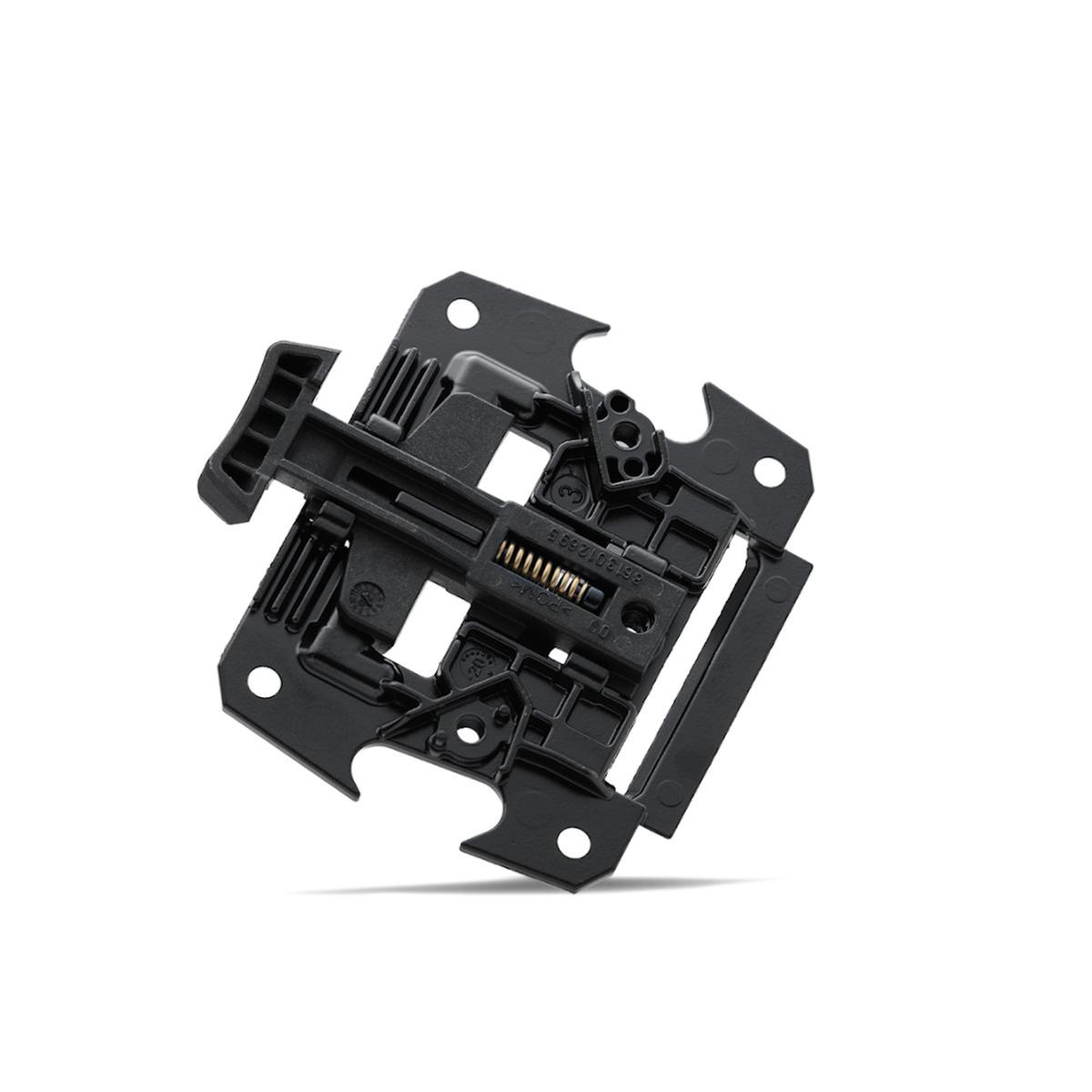

Bosch Nyon Mounting Plate (BUI350)

Tato montážní deska tvoří nosné rozhraní celého systému držáku Nyon. Je vyrobena z vysoce odolného a houževnatého kompozitního plastu, který bez problému tlumí permanentní vibrace, rázy z terénu a dlouhodobě odolává působení UV záření, deště i velkých teplotních výkyvů, aniž by docházelo ke křehnutí materiálu.

Balení obsahuje samotné tělo montážní desky. V případě, že provádíte kompletní novou instalaci nebo potřebujete nahradit opotřebované upevňovací prvky, je nutné dokoupit samostatnou originální sadu šroubů Bosch Nyon Screw Kit s objednacím kódem 1270020453, která obsahuje přesné typy šroubů M3 pro zafixování desky i kabelových cest.

Jako originální náhradní díl Bosch zaručuje tato deska stoprocentní geometrickou přesnost. Drážky pro vedení napájecích a datových kabelů přesně odpovídají továrním standardům, což usnadňuje montáž, zabraňuje nežádoucímu skřípnutí vodičů a zajišťuje bezchybné dosednutí kontaktů displeje do dokovací stanice.

Obsahuje tato deska také elektronické piny pro přenos dat z motoru?

▪Ne, jedná se o čistě mechanický díl. Deska funguje jako nosná konstrukce a kryt. Samotné propojovací kabely s pozlacenými datovými piny a konektory se do této desky vkládají a upevňují zespodu při instalaci kabeláže vedoucí od pohonné jednotky elektrokola.

Lze tuto desku použít, pokud chci přejít z displeje Intuvia na Nyon BUI350?

▪Ano, je to jedna z nezbytných součástí. Při upgradu z displejů Intuvia nebo Kiox (v rámci eBike-System 2) na pokročilý Nyon musíte vyměnit kompletní horní patici. Tato deska tvoří základ, ke kterému následně připojíte příslušná ramínka držáku a novou kabeláž.

Jakým utahovacím momentem mám šrouby k této desce přitáhnout?

▪Doporučený moment je maximálně 1 Nm. Vzhledem k tomu, že se šrouby zašroubovávají do plastových závitových pouzder montážní desky, je nutné postupovat s citem. Použití nadměrné síly nebo elektrického šroubováku by mohlo plastové uložení nevratně strhnout.
