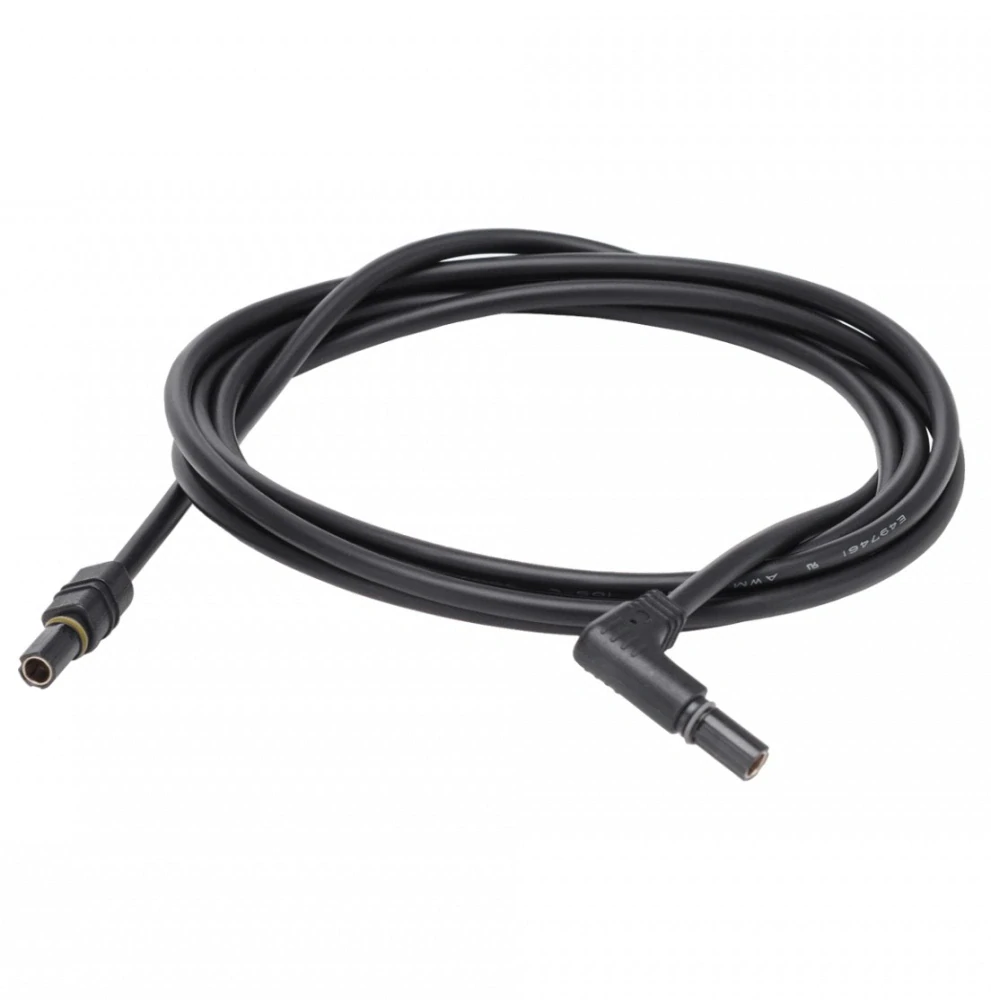

Propojovací kabel mezi displejem a motorem Panasonic GXM

🔵 Propojovací kabel mezi displejem a motorem Panasonic GXM

Originální datový a napájecí kabel pro propojení centrálního displeje s pohonnou jednotkou Panasonic GXM

Technická specifikace a parametry

• 🔵 Spolehlivý přenos dat mezi displejem a pohonnou jednotkou.
• 🔵 Originální provedení pro systém Panasonic GXM.
• 🔵 Přesné konektory určené pro komponenty systému Panasonic.
• 🔵 Vhodné řešení při výměně poškozené nebo nefunkční kabeláže.
• 🔵 Kabeláž umožňuje správnou komunikaci systému bez nutnosti improvizovaného zapojení.

💡 Panasonic GXM – připojení předního a zadního světla

Pohonné jednotky Panasonic GXM mají samostatné výstupy pro připojení osvětlení elektrokola. Pokud současně řešíte zapojení předního nebo zadního světla, je důležité správně rozlišit jednotlivé konektory na motoru.

⚠️ Pozor: Barevné označení konektorů se týká portů systému Panasonic GXM. Nezaměňujte jej s barvou vodičů samotného světla.

🛠️ Důležité informace před zapojením světel

Při připojování osvětlení k pohonu Panasonic GXM je nutné dodržet správné zapojení konektoru a elektrické parametry použitého světla. Nejde o běžný univerzální výstup pro libovolné LED světlo.

• ⚡ Napájecí napětí: Panasonic u systému GXM uvádí pro výstupy osvětlení napětí 13,5 V ±1 V.
• 💡 Přední světlo: výstup pro přední světlo má maximální zatížení 30 W.
• 🔴 Zadní světlo: výstup pro zadní světlo má maximální zatížení 6 W.
• 🔌 Polarita: před připojením vždy ověřte správné zapojení konkrétního světla podle jeho výrobce. Obrácené zapojení může vést k poškození světla nebo elektroniky.
• ⚙️ Aktivace osvětlení: po správném zapojení se osvětlení ovládá prostřednictvím systému elektrokola. Pokud světlo nefunguje, může být nutné ověřit konfiguraci systému nebo aktivaci světel v diagnostice.

🔧 Barevné označení konektorů Panasonic GXM

Barevné označení vychází z dokumentace Panasonic pro připojení konektorů systému GXM. U některých specifikací se může počet použitých konektorů lišit podle konkrétního provedení pohonné jednotky.

❓ Často kladené dotazy (FAQ)

K čemu slouží tento propojovací kabel Panasonic GXM?
Kabel propojuje centrální displej s pohonnou jednotkou Panasonic GXM a zajišťuje komunikaci mezi jednotlivými komponenty systému.

Je kabel určen pro Panasonic GXM?
Ano. Jedná se o originální kabel určený pro systém Panasonic GXM a jeho odpovídající komponenty.

Který konektor Panasonic GXM slouží pro přední světlo?
Pro přední světlo slouží zeleně označený konektor (Green).

Který konektor Panasonic GXM slouží pro zadní světlo?
Pro zadní světlo slouží růžově označený konektor (Pink).

Jaké napětí mají světelné výstupy Panasonic GXM?
Panasonic pro systém GXM uvádí nominální napětí 13,5 V ±1 V. Před připojením světla je proto nutné ověřit jeho kompatibilitu s tímto napětím.

Lze na Panasonic GXM připojit libovolné elektrokolové světlo?
Ne automaticky. Světlo musí odpovídat napětí a maximálnímu zatížení konkrétního výstupu. U systému GXM Panasonic uvádí pro přední světlo maximálně 30 W a pro zadní světlo maximálně 6 W.

Co když se po připojení světlo nerozsvítí?
Nejdříve ověřte správné zapojení, polaritu a kompatibilitu světla. Pokud je zapojení správné, může být potřeba ověřit aktivaci světel v nastavení nebo diagnostice elektrokola.

Je tento kabel vhodný jako náhrada poškozené originální kabeláže?
Ano, pokud odpovídá konkrétnímu systému Panasonic GXM a typu použitých komponent. Před objednáním doporučujeme porovnat konektory a provedení kabelu s původním dílem.

🔍 Panasonic GXM – kabeláž, displej a připojení elektrokola

Systém Panasonic GXM využívá vlastní propojení jednotlivých komponent pohonné jednotky, displeje a ovládání. Správná kabeláž je proto důležitou součástí celého pohonu elektrokola. Poškozený nebo nevhodný propojovací kabel může způsobovat problémy s komunikací mezi displejem a motorem, výpadky údajů nebo nefunkčnost některých funkcí systému.

Originální Panasonic GXM kabely jsou určeny pro přesné zapojení komponent systému a představují vhodné řešení při opravě nebo výměně původní kabeláže. Při instalaci vždy používejte správný typ kabelu a odpovídající konektory. U připojení osvětlení je nutné navíc dodržet správný port, polaritu a elektrické parametry světla.

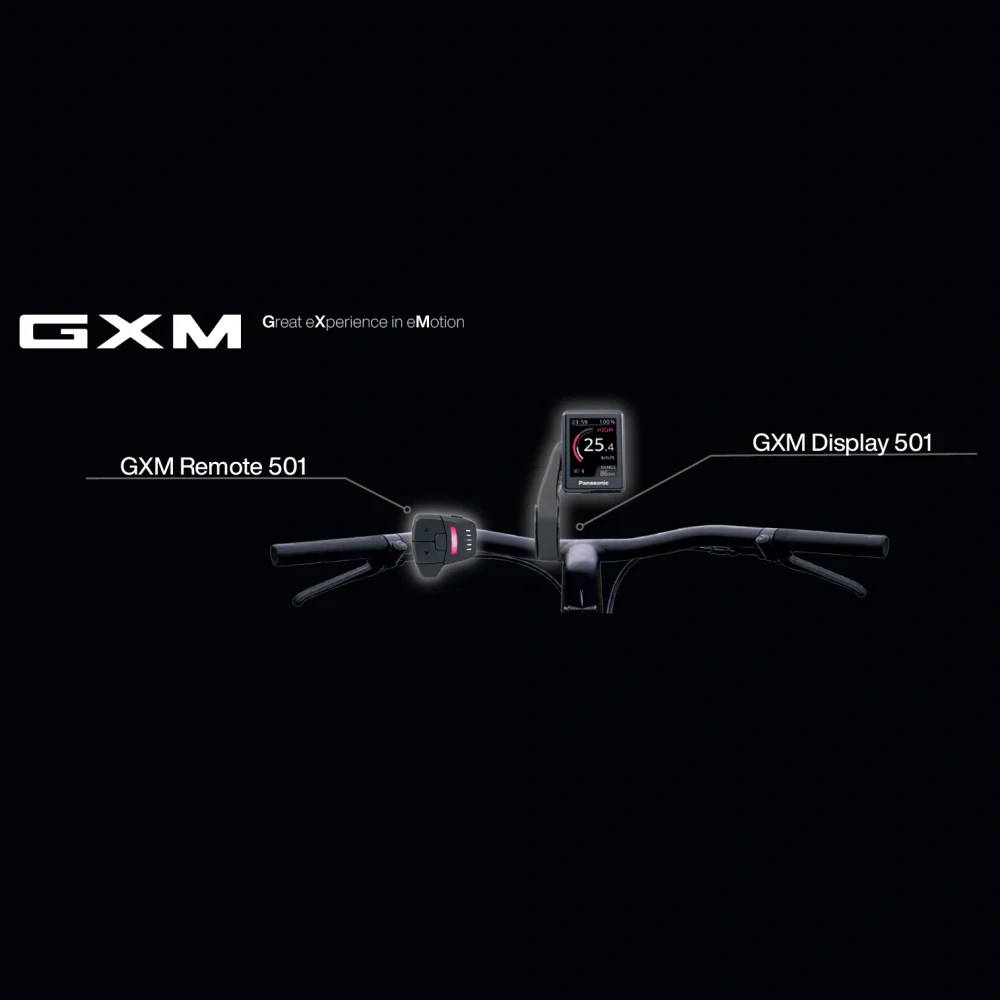

Panasonic GXM je moderní platforma středových pohonů pro elektrokola, která propojuje pohonnou jednotku, displej, ovládání a další elektrické komponenty do jednoho systému. Panasonic u nové generace GXM nabízí motory s točivým momentem až 105 Nm a vlastní systém konektorů pro připojení displeje, ovladače, snímače rychlosti, osvětlení a dalších zařízení.

Správně zvolená a zapojená originální kabeláž Panasonic je důležitá pro spolehlivou komunikaci celého systému a bezproblémový provoz elektrokola.

Propojovací kabel Panasonic GXM mezi displejem a motorem

Originální propojovací kabel Panasonic GXM pro propojení displeje a středového motoru elektrokola. Panasonic GXM kabel zajišťuje datovou komunikaci mezi displejem a pohonnou jednotkou. Kabeláž Panasonic GXM je určena pro odpovídající komponenty systému Panasonic GXM a používá originální konektory.

Panasonic GXM kabely, displeje, ovladače a konektory tvoří integrovaný systém pohonu elektrokola. Při výměně kabeláže je důležité zvolit správný typ kabelu podle konkrétního motoru, displeje a provedení elektrokola.

Panasonic GXM podporuje také připojení předního a zadního osvětlení. Zelený konektor je určen pro přední světlo a růžový konektor pro zadní světlo. Panasonic uvádí pro světelné výstupy napětí 13,5 V ±1 V. Maximální zatížení předního světla je 30 W a zadního světla 6 W.
